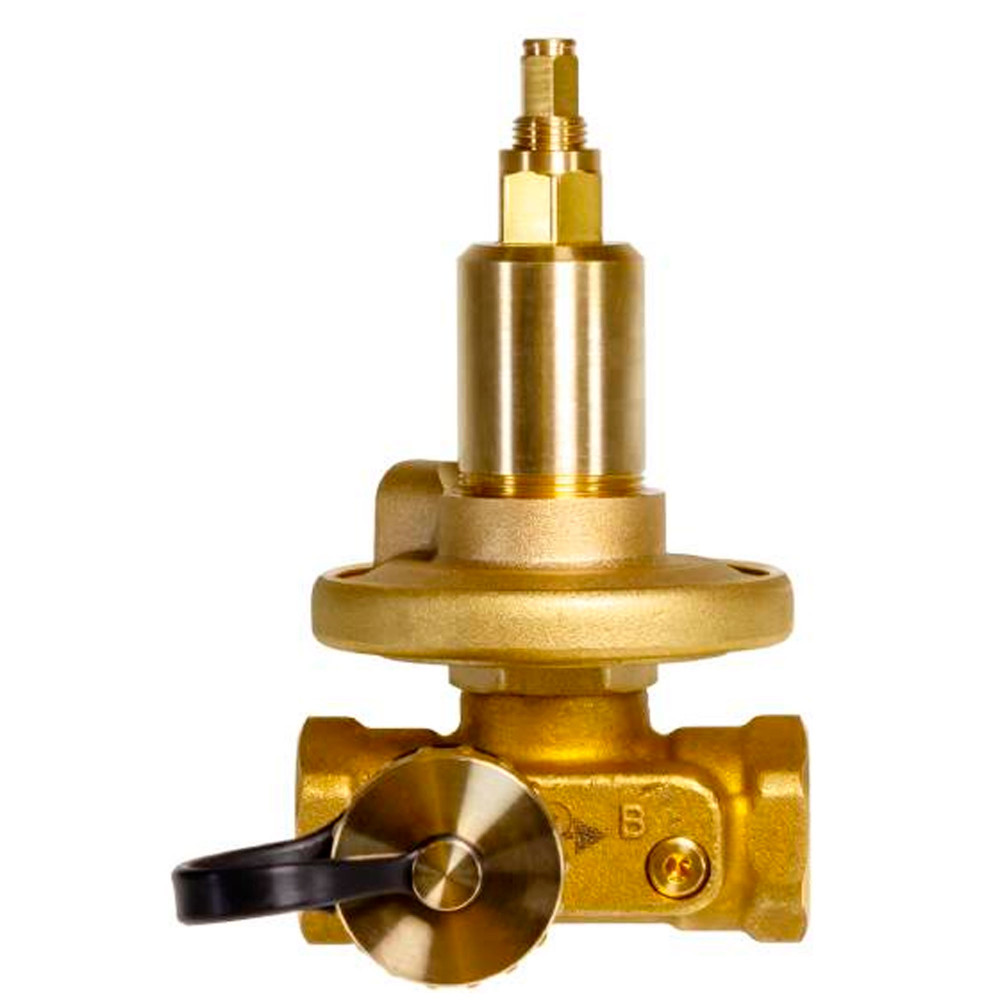

Клапан балансировочный РИДАН APT-R3 DN20
28 708 ₽
Клапан балансировочный РИДАН APT-R3 DN20
Характеристики
| Артикул003Z5702R3 | Вес товара (нетто), кг1.13 | Вес товара с упаковкой (брутто), кг1.25 |
| Высота товара, см14.6 | Высота упаковки товара, см17 | Гарантийный срок12 мес |
| Глубина товара, см7.5 | Глубина упаковки товара, см10 | НС-кодНС-1712434 |
Краткое описание
Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они астраиваются в процессе наладки системы
Нашли дешевле?
Описание
Положительное давление от подающего трубопровода системы передается по импульсной трубке, присоединенной к штуцеру (5), в пространство над мембраной (7).
Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3 (8). Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3 (4). Клапаны APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины. Настройка производится вращением настроечного шпинделя (2), сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа).
Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает. Если текущая настройка клапанов APT-R3 неизвестна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапана APT-R3 будут настроены на 0,25 бар (25 кПа). Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.
Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3 (8). Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3 (4). Клапаны APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины. Настройка производится вращением настроечного шпинделя (2), сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа).
Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает. Если текущая настройка клапанов APT-R3 неизвестна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапана APT-R3 будут настроены на 0,25 бар (25 кПа). Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.
Технические характеристики Клапан балансировочный РИДАН APT-R3 DN20
Основные
| Артикул | 003Z5702R3 |
|---|---|
| Вес товара (нетто), кг | 1.13 |
| Вес товара с упаковкой (брутто), кг | 1.25 |
| Высота товара, см | 14.6 |
| Высота упаковки товара, см | 17 |
| Гарантийный срок | 12 мес |
| Глубина товара, см | 7.5 |
| Глубина упаковки товара, см | 10 |
| НС-код | НС-1712434 |
| Применение и соответствие | Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, накоторый они настраиваются в процессе наладки системы. |
| Срок службы | 10 лет |
| страна производства | РОССИЯ |
| Ширина товара, см | 7.6 |
| Ширина упаковки товара, см | 10 |
| Материал корпуса | Латунь |
