Перед началом работ разработайте детальную схему размещения всех компонентов системы. Убедитесь, что длины соединительных проводов достаточно для выбранной конфигурации.

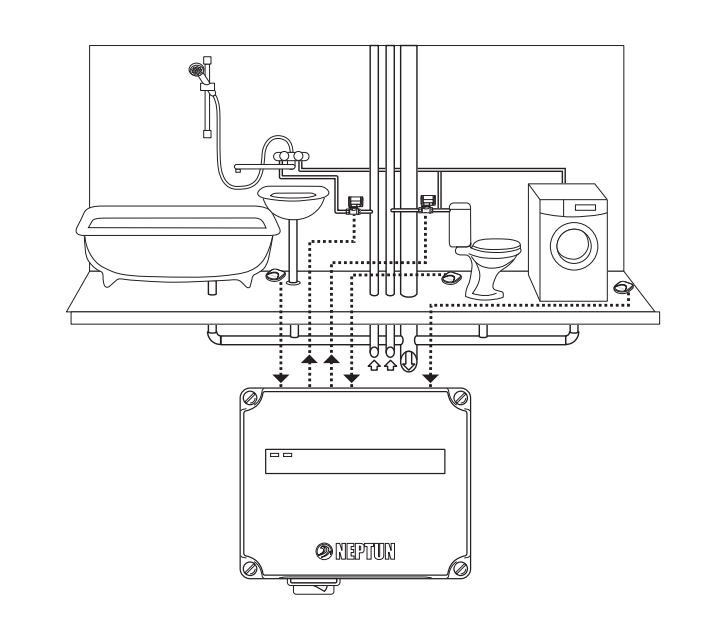

Возможный план размещения комплекта в квартире
Каждая система состоит из трёх основных элементов:
- Модуль управления для обработки сигналов от проводных и беспроводных датчиков контроля протечки воды и выдачи управляющего сигнала на шаровой кран с электроприводом.
- Датчик контроля протечки воды (проводные и радиодатчики) для фиксации протечки воды и передачи аварийного сигнала на модуль управления.
- Кран шаровой с электроприводом предназначен для блокировки водоснабжения и отопления в случае протечки.
Рекомендуемая последовательность монтажа
- Разметка мест установки модуля управления, датчиков и шаровых кранов.
- Прокладка проводов согласно схеме соединения.
- Врезка шаровых кранов с электроприводом.
- Установка датчиков контроля протечки.
- Монтаж модуля управления.
- Подключение и настройка системы.
Монтаж ключевых компонентов
Шаровые краны с электроприводом
- Устанавливаются в водоразборном шкафу непосредственно после вводных вентилей.
- Максимальная удаленность от модуля управления: 100 м.
- Соединение выполняется через распаечную коробку кабелем ПВС 4×0,5 или аналогом.
- Обязательна установка фильтров очистки воды перед кранами.
- Монтаж должен проводиться квалифицированным сантехником.

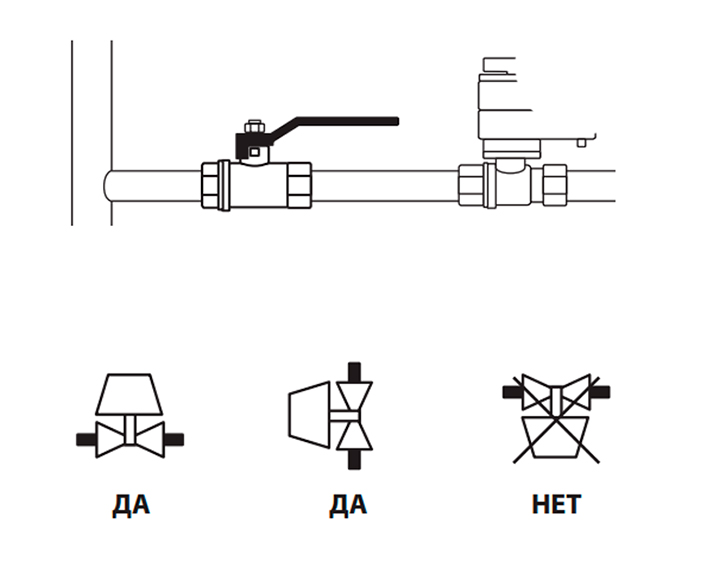

Схема установки шарового крана с электроприводом и рекомендации по размещению крана в пространстве
Датчики контроля протечки
Датчики контроля протечки воды устанавливаются на полу в местах наиболее вероятного появления воды при протечках.
Вариант 1: Врезной монтаж
- Встраивается в плитку или покрытие .
- Провод прокладывается в гофрированной трубке.
- Выступ датчика над полом 3-4 мм предотвращает ложные срабатывания.
Вариант 2: Накладной монтаж
- Устанавливается контактными пластинами вниз
- Точечные выступы корпуса исключают контакт с полом
- Провод свободно размещается на поверхности

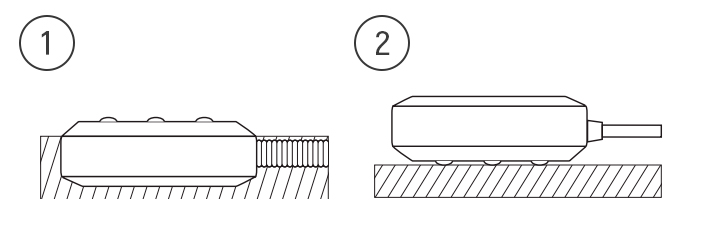

Установка датчика: 1 - врезной монтаж; 2 - накладной монтаж
!!! Очень важно, чтобы способ установки и крепления датчика допускал демонтаж датчика с кабелем в случае выхода его из строя.
Электрические подключения
- Соблюдайте цветовую маркировку проводов:
Красный: +U1
Желтый: клемма IN
Зеленый: GND - Максимальное расстояние датчика от модуля: 100 м
- Используйте кабель ПВС 3×0,5 через распаечную коробку
Установка радиодатчика
Устанавливаются на любой плоской поверхности в зонах потенциального скопления воды:
- Снимите крышку корпуса крестовой отверткой.
- Установите элемент питания CR123A.
- Верните крышку на место.
- Подключите к модулю управления и настройте параметры.
- Разместите на полу контактными пластинами вниз.
- При необходимости используйте штатное крепление.
Система Neptun Profi Base при правильной установке обеспечивает надежную защиту от протечек на протяжении всего срока службы. Гарантия производителя — 6 лет.
